粉末压制

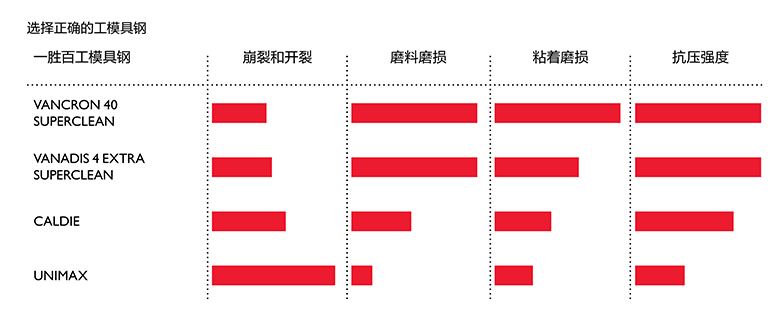

选择合适的模具材料主要的考虑因素包括粉末类型、生坯压坯密度要求、零部件形状。同样重要的是，要确认压制过程中主要的失效方式，以便所选等的模具钢能有助于解决这些问题。

黏着拉毛、粘着磨损和高摩擦力是需要考虑的常见问题。一胜百最有效的解决方案之一是使用Vancron 40SuperClean，其特有的内部颗粒表面涂层能大大减少摩擦力。

一个已被证明行之有效的一胜百解决方案是使用非常强劲的Vanadis 4 Extra SuperClean。其他解决方案还包括一胜百的Caldie和-Unimax — 两种电渣重熔（ESR）型冷作工模具钢。

有赖于一胜百性能优异的产品，可以使您在粉末压制生产获得超乎想象的效果 - 提升质量，缩短生产周期，提高经济效益，同时满足所有制造要求。

粉末压制成形方式：
压制成形过程中，颗粒间以及颗粒与模壁间存在的内、外摩擦引起压力损失使压坯各部位受力不均，因此压坯密度分布不均匀。不均匀的程度与选用的压制方式有关。基本的压制方式有单向压制、双向压制、浮动压制、拉下式压制和摩擦芯杆压制5种。
(1)单向压制。阴模与芯杆不动，上模冲单向加压。此时，外摩擦使压坯上端密度较下端高，且压坯直径越小，高度越大，则密度差也越大。故单向压制一般适用于高径比H/D≤1的制品或高度与壁厚之比H/T≤3的套类零件。

(2)双向压制。阴模固定不动，上、下模冲从两端同时加压，又称同时双向压制。若先单向加压，然后再在密度较低端进行一次反向单向压制，则称为非同时双向压制，又称后压。这种方式可以在单向加压的压力机上实现双向压制。双向压制时，若两向压力相等则低密度层位于压坯中部；反之，低密度层向低压端移动。双向压制的压坯密度分布较单向压制的均匀，密度差减小，适用于H/D≥2或H/T≤6的零件。

(3)浮动压制。下模冲固定不动，阴模由弹簧、汽缸或油缸支撑可上下浮动。压制时对上模冲加压，随着粉末被压缩，阴模壁与粉末间的摩擦逐渐增大。当摩擦力大于弹簧等的支承力(浮动力)时，阴模与上模冲一同下降，相当于下模冲上升反向压制而起双向压制的作用。浮动压制中除阴模浮动外，芯杆也可浮动，这时的密度分布同双向压制。若阴模浮动，芯杆不动，则压坯靠近阴模处近似双向压制，中部密度最低；压坯靠近芯杆处类似上模冲下移的单向压制，最下端密度最低。浮动压制适用于H/T≤6或H/D≥2的零件。

(4)拉下式压制。又称引下式压制、强动压制。压制开始时，上模冲被压下一定距离，然后与阴模一同下降(阴模被强制拉下)。阴模下降的速度可调整，其拉下的距离相当于浮动的距离。压制终了时，上模冲回升，阴模则进一步被拉下以便压坯脱出。其压坯密度分布类似于双向压制。拉下式压制适用于H/T≤6或H/D≥2的零件。有些粉末的摩擦力小，无法实现浮动压制，也可采用这种压制方式。

(5)摩擦芯杆压制。压制时，阴模和下模冲固定不动，上模冲强制芯杆一同下移，且芯杆下移速度大于粉末下移速度，依靠芯杆与粉末间的摩擦力可带动粉末下移，从而可改善沿压坯高度方向的密度分布不均匀性。该方式适用于压制H/T>6-10细长薄壁零件。
