◆适合更高的表面质量要求

POLMAX模具钢使用电渣重熔（ESR）和真空电弧熔炼（VAR）两种精炼工艺熔炼，能够满足塑胶模具钢中最高的抛光要求。运用这两种熔炼工艺能显著减少钢材中的条带偏析、降低非金属夹杂物的含量，从而使得模具钢拥有均匀的显微组织和非常高的纯净度。这两种非常重要的熔炼工艺使POLMAX脱颖而出，成为我们最纯净的钢材。因此，POLMAX展现出空前的抛光性能。如此高的表面质量远高于其他大部分钢材所能达到的级别。

POLMAX适用于型腔、型芯、镶块以及对产品表面质量有较高要求的很大一片领域，其中包括光学、医疗和CD/DVD等应用领域。

◆PPOLMAX模具钢是ASSAB不锈钢概念下的钢种之一。

不锈钢概念是我们为了适应今天快速变化的塑料模具产业，研发并持续扩充的不锈钢冶金完善计划。众所周知的问题：模具锈蚀，表面需要反复抛光，不得不重新钻削冷却水道，锈蚀的结合部件。在我们的不锈钢概念中单独或配套选用合适的钢种，生产高质量的模具以适应所有制模领域，一切迎刃而解。

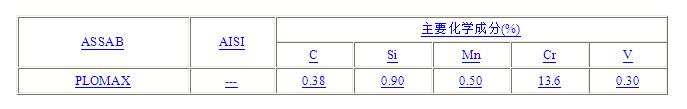

POLMAX模具钢化学成分

POLMAX模具钢特性

高科技领域的飞速发展使得对模具钢材的要求也越来越高。传统的工具钢已无法满足现今对表面质量的要求。POLMAX正是能够满足这些高要求的不二之选。

POLMAX运用ESR（电渣重熔）和VAR（真空熔炼）两种新的熔炼工艺将钢材内的杂质降到最低，从而满足越来越高的表面质量要求。

POLMAX拥有以下性能：

◆优异的抛光性能

◆优良的耐腐蚀性能

◆优良的耐磨性

◆优良的机加工性能

◆热处理时具有优良的尺寸稳定性

POLMAX模具钢应用

对表面质量有特殊要求的模具应用如下：

◆镜片模具

◆CD、DVD、刻录盘模具

◆医疗用品模具

POLMAX模具钢耐腐蚀性

POLMAX能抵抗水、水蒸气，弱有机酸，稀释的硝酸盐、碳酸盐等的腐蚀。

POLMAX制成的模具，在潮湿的环境中服役，存放或成形腐蚀性的塑胶原料，均不会生锈或被污染。

注：在模具存放中无需使用特殊的保护剂。由于很多保护剂本身是氯基的，可能会破坏模具表面的钝化膜导致点蚀。模具在存放前必须进行彻底的清洁和干燥。

POLMAX在250°C低温回火及抛光至镜面状态的时候，能显示出最好的耐腐蚀性。

POLMAX模具钢抛光

淬火并回火态的POLMAX具备极为出色的抛光性。

但抛光技巧与其他传统的钢材比较有点不同。主要的原则是，在细磨和抛光时采取多道手续，不要在很粗糙的表面进行抛光。但抛光时，上一道抛光手续所遗留的刮痕被除去后，就必须立即停止继续抛光。

POLMAX模具钢实践应用

抛光必须在情节无尘的室内进行。 硬尘颗粒极易污染研磨材料，破坏几近完工的模具表面。

每个抛光工具只能用一个级别的研磨膏，并存放于无尘的容器中。

抛光工具逐渐变得"饱和"，经常使用，其状况得到改善。

每次变换砂号时必须彻底清洗双手和工件、用除脂溶剂清洗工件、用肥皂水清洗双手。

在手工抛光时研磨膏应涂在抛光工具上，用机械抛光时，研磨膏应涂在工件上。

研磨膏号数越细，抛光液越少。抛光所使用的压力根据抛光工具的硬度和研磨膏级别来调整，进行最细的一级抛光时，抛光压力约等于抛光工具的重量。

材料去除量大需要硬的抛光工具和粗的研磨膏。

塑胶模的最终抛光应沿着脱模的方向进行。

开始抛光时要先处理角落、边缘和圆角等较难抛光的地方。

处理尖角及边角时应特别小心，注意不要形成圆角或圆边，应尽量采用较硬的抛光工具。

每道抛光工序后的清洁时至关重要的。

POLMAX模具钢质量

为了获得出色的抛光性，每根POLMAX都要经过单独检测以保证拥有高的纯净度。

在瑞典钢厂Uddeholm Tooling，每根POLMAX都要通过化学成份、软态硬度和纯净度的检测。

微观组织纯净度是根据ASTM E 45 A法进行评级，这个标准综合考虑了硫化物、氧化物、硅酸盐及球状夹杂物的含量。

更多资料

请与一胜百模具（东莞）ASSAB公司*联络，以获得更多有关钢材选择、应用、热处理及库货等相关资料。
